Пластинчатые теплообменники в сфере ЖКХ: характеристики аппаратов и особенности

Пластинчатые теплообменники отлично подходят для жилищно-коммунального хозяйства. Они компактны, эффективны, просты в обслуживании, отличаются высокой ремонтопригодностью.

Теплые батареи в комнатах, стабильный набор горячей воды из кранов – все эти блага цивилизации зависят от оборудования, скрытого от посторонних глаз. Пример – пластинчатые теплообменники, установленные в автономных котельных, вынесенных на крышу, или в подвалах.

Базовая функция пластинчатого теплообменника (ПТО) – передача тепловой энергии теплоносителя нагреваемой среде посредством металлических пластин, зафиксированных в раме. Движение теплоносителя в устройстве – противоположно направленное. В точках их вероятного смешивания установлены надежные уплотнители или усиленные металлические пластины, что исключает перетекание.

В конструкции оборудования использованы идентичные пластины, но при установке – каждую последующую разворачивают на 180 градусов. Такая схема формирует чередующиеся каналы для циркуляции жидкости – холодные и горячие.

Алгоритм работы ПТО прост, но максимально эффективен. Высокая скорость прогрева делает устройства универсальными, подходящими для ГВС, отопления и других жилищно-коммунальных систем.

Конструкция классического пластинчатого теплообменника

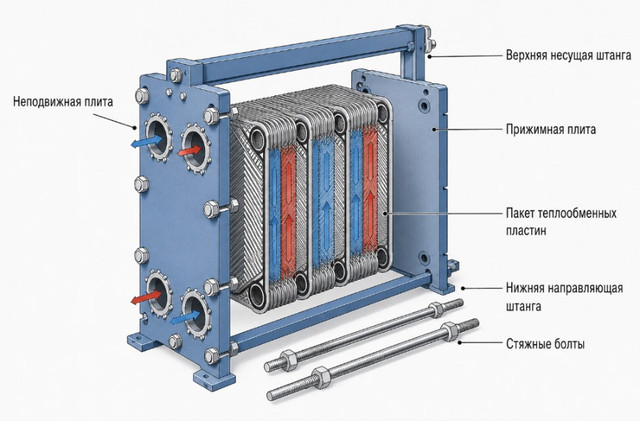

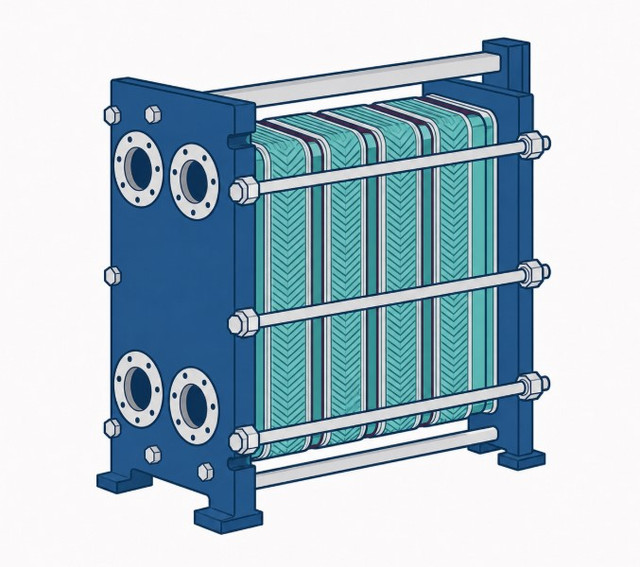

Классический ПТО состоит из:

• Жестко закрепленной статичной плиты;
• Направляющей, расположенной в верхней части;
• Прижимной плиты;
• Опорной стойки;
• Гофрированных пластин;
• Нижней направляющей;
• Полимерных уплотнительных элементов, резьбовых шпилек.

Упрощение конструкции позволило сохранить высокий КПД, эффективность работы, исключить трудности при обслуживании, повысить общий срок службы. Пластины фиксируются между плитами стяжками. При необходимости – их можно быстро раскрутить, демонтировать для замены, восстановления, промывки.

Гофрирование пластин решает две задачи. Оно увеличивает площадь взаимодействия теплоносителя и металла, повышая эффективность передачи энергии нагреваемой среде, помогает сформировать турбулентные потоки, способствующие равномерности прогрева. Сравнение ПТО и аналогов с гладкими трубами показывает эффективность первых при идентичных размерах.

За герметичность отвечают полимерные уплотнители, размещенные по периметрам пластин. Альтернатива – сварные швы, но уплотнители – надежнее и проще. Они оставляют возможность быстрого разбора для чистки и обслуживания. Демонтаж всей системы не потребуется.

Особенности пластинчатых теплообменных аппаратов для ЖКХ

При подборе теплообменника для ЖКХ учитывают несколько параметров:

1. Тепловая мощность. Единица измерения – киловатты. Расчет основывают на фактических потребностях обслуживаемого объекта, учитывает потери тепловой энергии, состояние ограждающих конструкций.
2. Рабочее давление в контурах. Стандарт – от 10 до 25 атмосфер.
3. Предельная температура теплоносителя на входе и выходе.
4. Количество и размеры пластин. Чем их больше, чем они крупнее – тем выше производительность ПТО.
5. Материалы.

При определении подходящих материалов учитывают эксплуатационные нагрузки, температуры, химический состав жидкости. Надежное решение – нержавеющая сталь. Она обладает максимальной коррозионной стойкостью. Повреждения исключены даже при продолжительном воздействии жидкостей и веществ с высокой окислительной активностью.

Сталь оптимальна и с позиции термической стойкости. Выраженный нагрев, резкие колебания температуры не приведут к деформациям. Рекомендованная толщина – от 0.4 до 1 миллиметра. Это обеспечит баланс между прочностью, легкостью, эффективностью передачи тепла.

Оптимум для уплотнительных элементов – модифицированный полимер, выдерживающий нагрев до 140-160 градусов, воздействия агрессивных химических веществ. Обычная резина не подойдет. Она быстро высыхает, теряет эластичность, покрывается трещинами. Поврежденная деталь не обеспечивает герметичности, требует замены.

Преимущества использования ПТО в жилищно-коммунальном хозяйстве

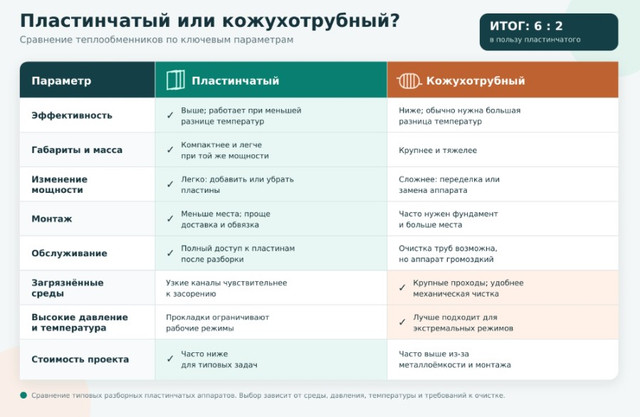

Пластинчатые теплообменники по всем параметрам превосходят традиционные кожухотрубные устройства, популярные в ЖКХ. Их достоинства многочисленны:

1. Простота обслуживания. При засоре провести разбор и промывку удастся за 3-4 часа силами двух специалистов. Сбой отопительной системы в разгар сезона – серьезная авария, нередко оборачивающаяся перемерзанием, прорывом труб, огромными ремонтными расходами. ПТО исключают негативные сценарии. Даже при выраженном засоре удастся быстро вернуть работоспособность.
2. Устойчивость к загрязнениям. Гладкость внутренних поверхностей, турбулентные потоки теплоносителя способствуют естественному очищению внутренних поверхностей от грязи.
3. Ремонтопригодность. Средний период службы уплотнителей – около 10 лет, пластин – 25. Высохшие полимерные элементы можно оперативно заменить, расходы составят не более четверти от цены нового устройства при 100-процентном восстановлении исходных параметров. Цена ремонта кожухотрубных аналогов, при этом, нередко приближается к 80-90% стоимости новых.
4. Простота установки. Средняя цена – 3 процента от цены устройства, что в разы ниже, чем у кожухотрубного аналога. Масса и размеры ПТО невелики, не нужно привлекать множество специалистов, механизировать процесс. Компактность помогает провести монтаж даже на ограниченном пространстве.
5. Вариативность конфигурации. При изменении потребностей объекта в тепловой энергии можно оперативно скорректировать производительность теплообменника, добавив или убрав несколько пластин.

К сильным сторонам устройств относится и надежность. Они адаптированы к вибрациям и ударам, даже акцентированные механические воздействия не приведут к разрушению. Достигнута выраженная стойкость к колебаниям давления. Гидроудар обернется, как максимум, выдавливанием прокладки. Его легко устранить оперативным ремонтом.

Классификация пластинчатых теплообменников для ЖКХ

Оборудование, востребованное в жилищно-коммунальном хозяйстве, представлено несколькими группами. У каждой – уникальные параметры, определяющие надежность, конструкцию, приспособленность к решению задач.

#1. Разборные

Пластины закреплены резьбовыми стяжками, герметичность – обеспечена полимерными прокладками. Разборные ПТО востребованы в автономных котельных, тепловых пунктах. Они просты в обслуживании, ремонт может быть легко выполнен силами управляющей компании.

#2. Паяные

Технология соединения пластин – пайка. Полимерные уплотнители не используют. Конструкция прочнее предыдущей, выдерживает высокие температуры и давление, однако, не предполагает разбора. Восстановление при поломке или засоре невозможно, приходится менять устройство.

#3. Полусварные

Одни пластины сварены парами, другие – соединены уплотнителями. Схему используют в случаях, если один из теплоносителей обладает высокой окислительной активностью, может разрушать полимерные материалы.

Рекомендации по эксплуатации

Срок службы ПТО определяется качеством теплоносителя, правильностью и регулярностью обслуживания. Недопустимо использование в качестве теплоносителя жесткой воды, не прошедшей предварительное умягчение. Она насыщена кальциевыми солями. На пластинах появляется накипь, отложения, приводящие к снижению КПД, перегреву и выходу из строя.

Для поддержания надлежащего состояния пластинчатых теплообменников выполняют:

• Осмотр. Цель – поиск протечек, уплотнителей, требующих замены, с небольшими деформациями и трещинами. Периодичность – ежесезонно.
• Промывка. Доступно два метода – химический и гидродинамический. В первом случае используется состав, размягчающий и растворяющий минеральные, органические отложения, во втором – напор воды под высоким давлением, разрушающий и вымывающих их гидравлической нагрузкой. Промывка требуется при некорректной работе теплообменника, невозможности достижения номинальной рабочей температуры, снижении эффективности.
• Контроль давления. В обоих циркуляционных контурах. Ориентир – значения, закрепленные в техническом паспорте и инструкции. При отклонениях в обе стороны – требуется обслуживание.
• Контроль теплоносителя и фильтров. Важно, чтобы фильтр грубой очистки на входе в ТПО, не был забит. Засорение ограничивает пропускную способность, не дает системе работать с должной эффективностью.

Базовое требование к запуску перед эксплуатацией или обслуживанием – плавность. Задвижки и вентили следует открывать медленно, не допуская резкого напора воды, подъема давления, гидроударов. Соблюдение эксплуатационных правил – залог длительной эксплуатации ТПО. Он проработает 15, 20 и более лет без потери исходных характеристик.

Вывод

Пластинчатые теплообменники особенно подходят для жилищно-коммунального хозяйства. Они компактны, эффективны, просты в обслуживании, отличаются высокой ремонтопригодностью. Чтобы раскрыть преимущества устройств, снизить риск поломок и аварий, добиться продолжительной работы, нужно своевременно выполнять профилактику, найти модели, конструктивно и технически соответствующие эксплуатационным нагрузкам.
